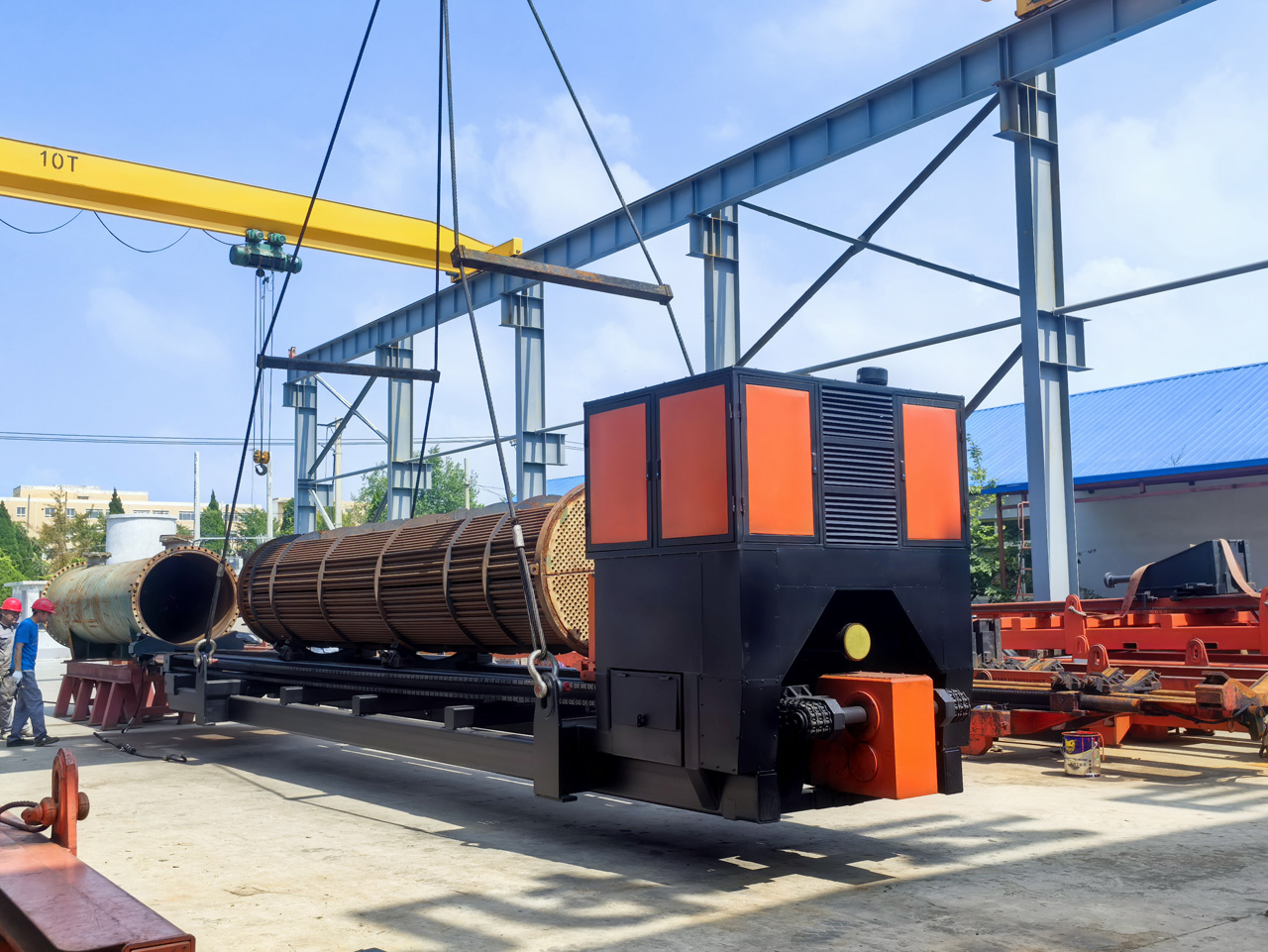

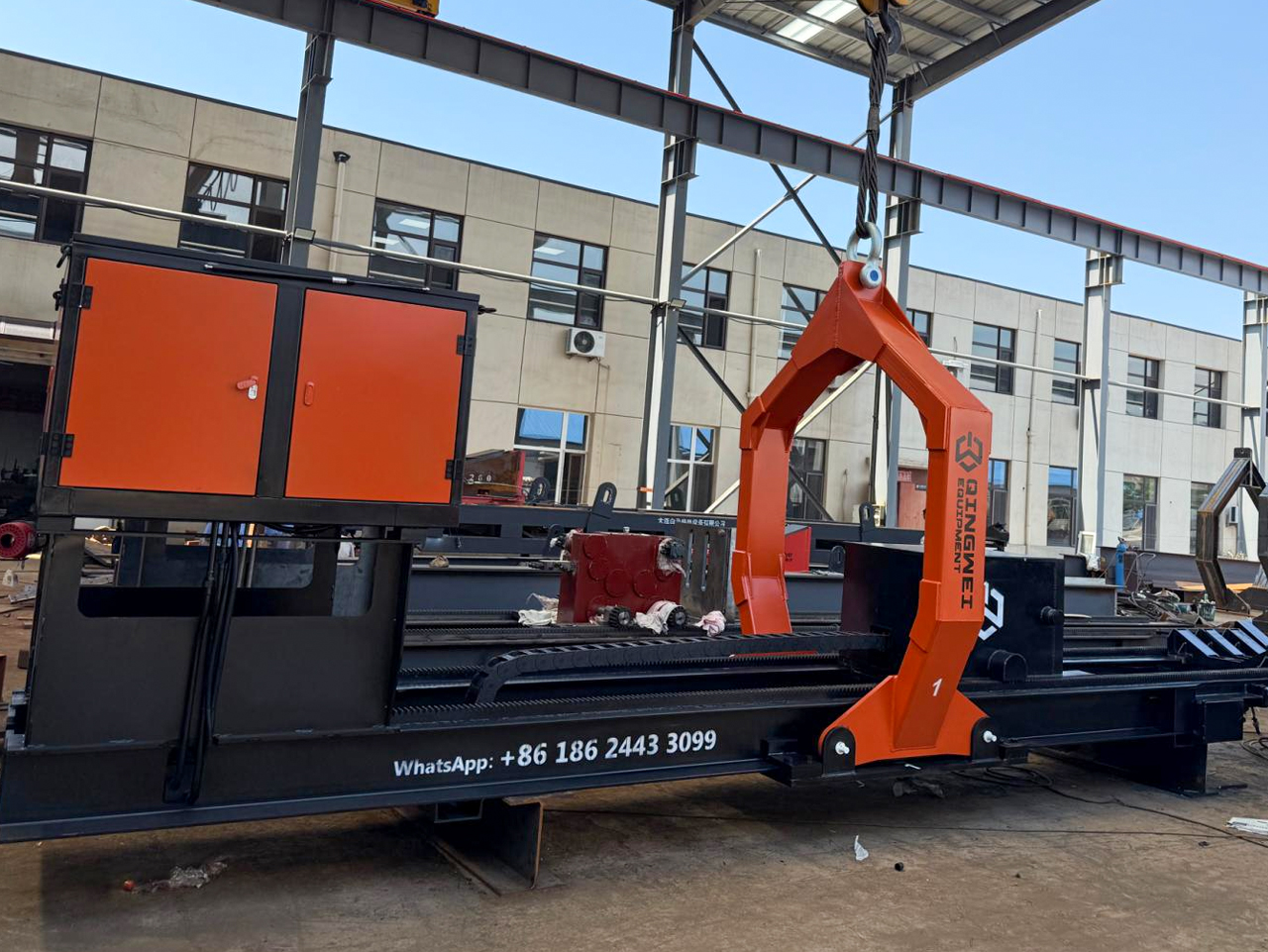

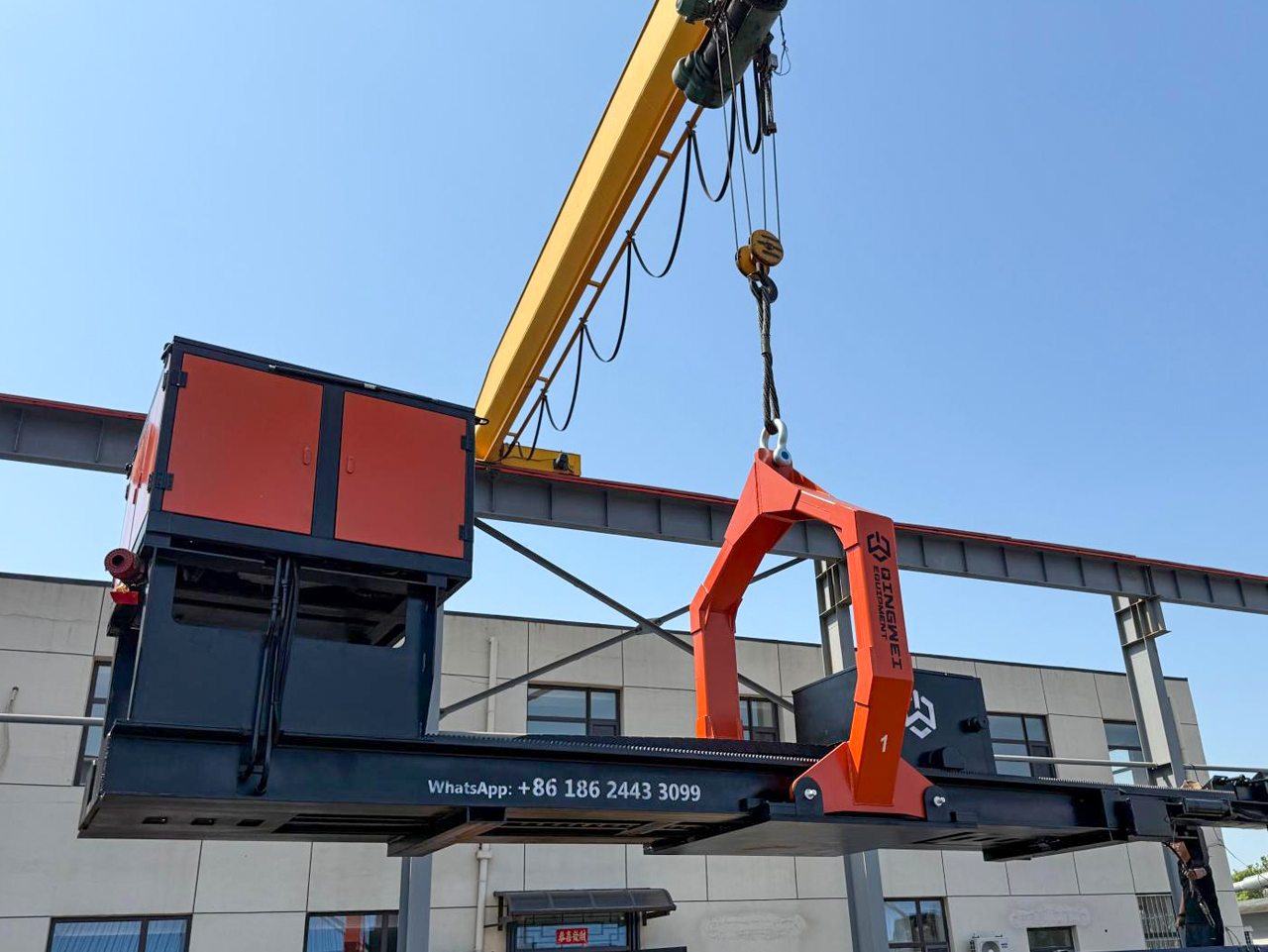

柴油管束抽芯机

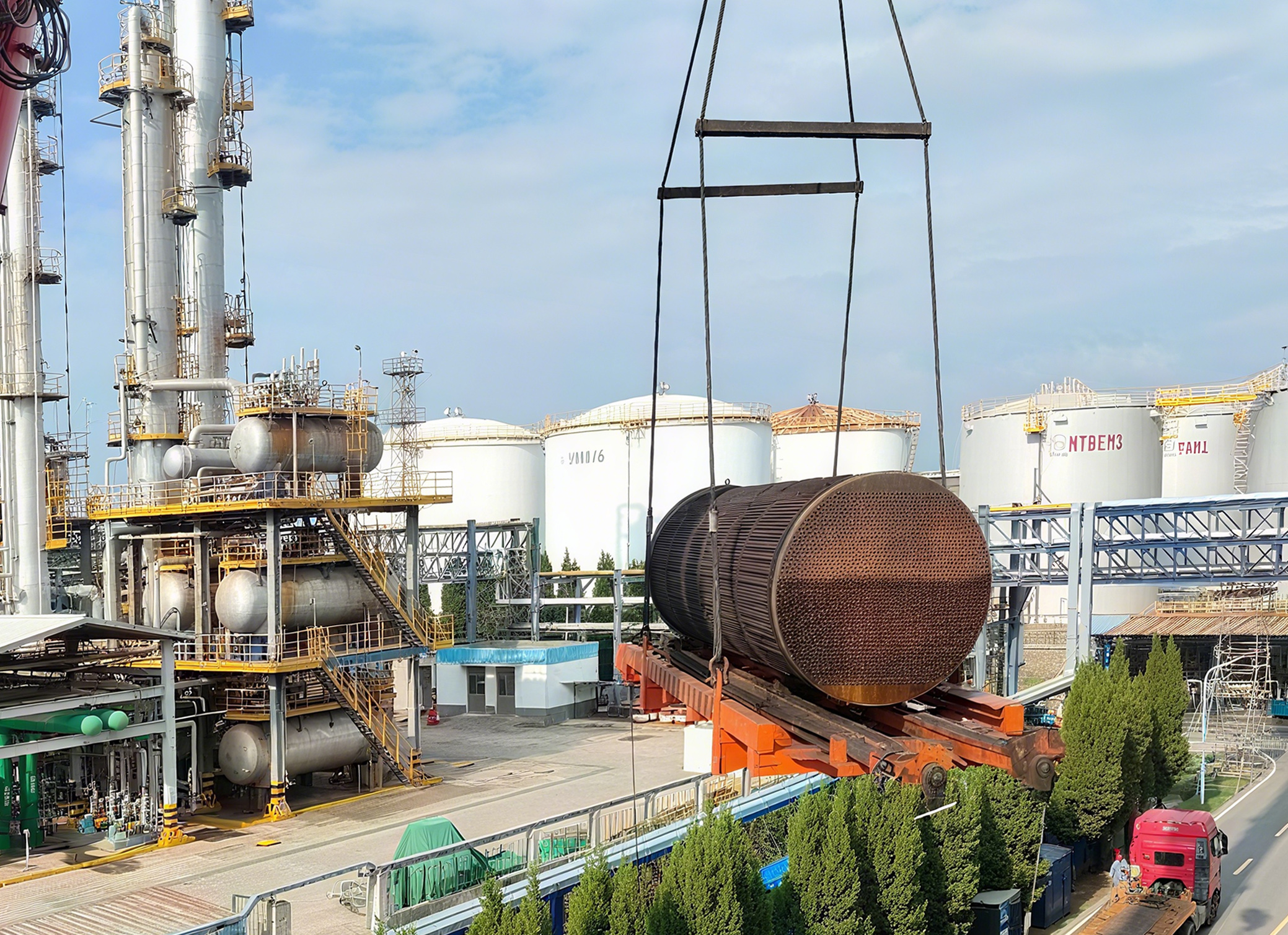

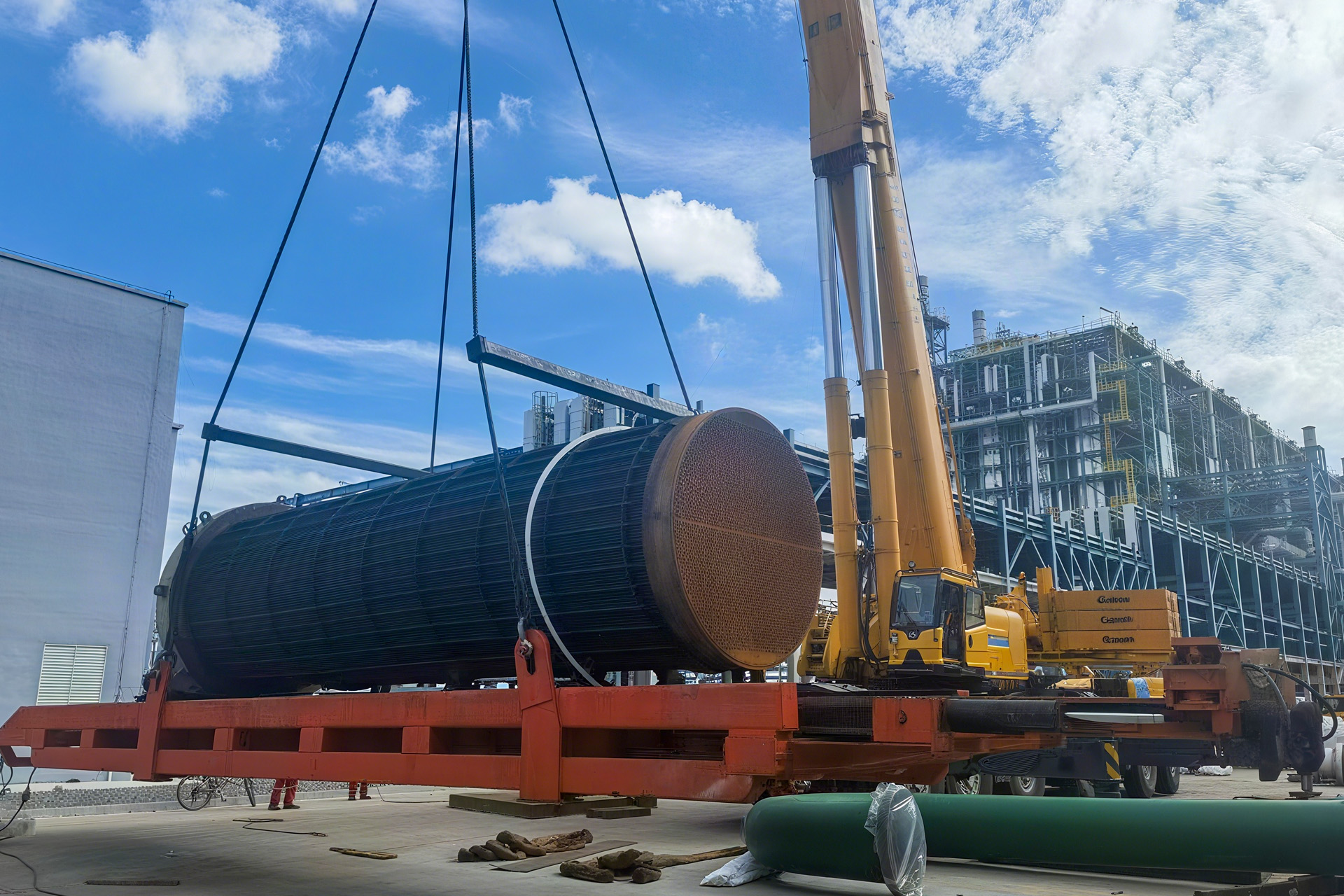

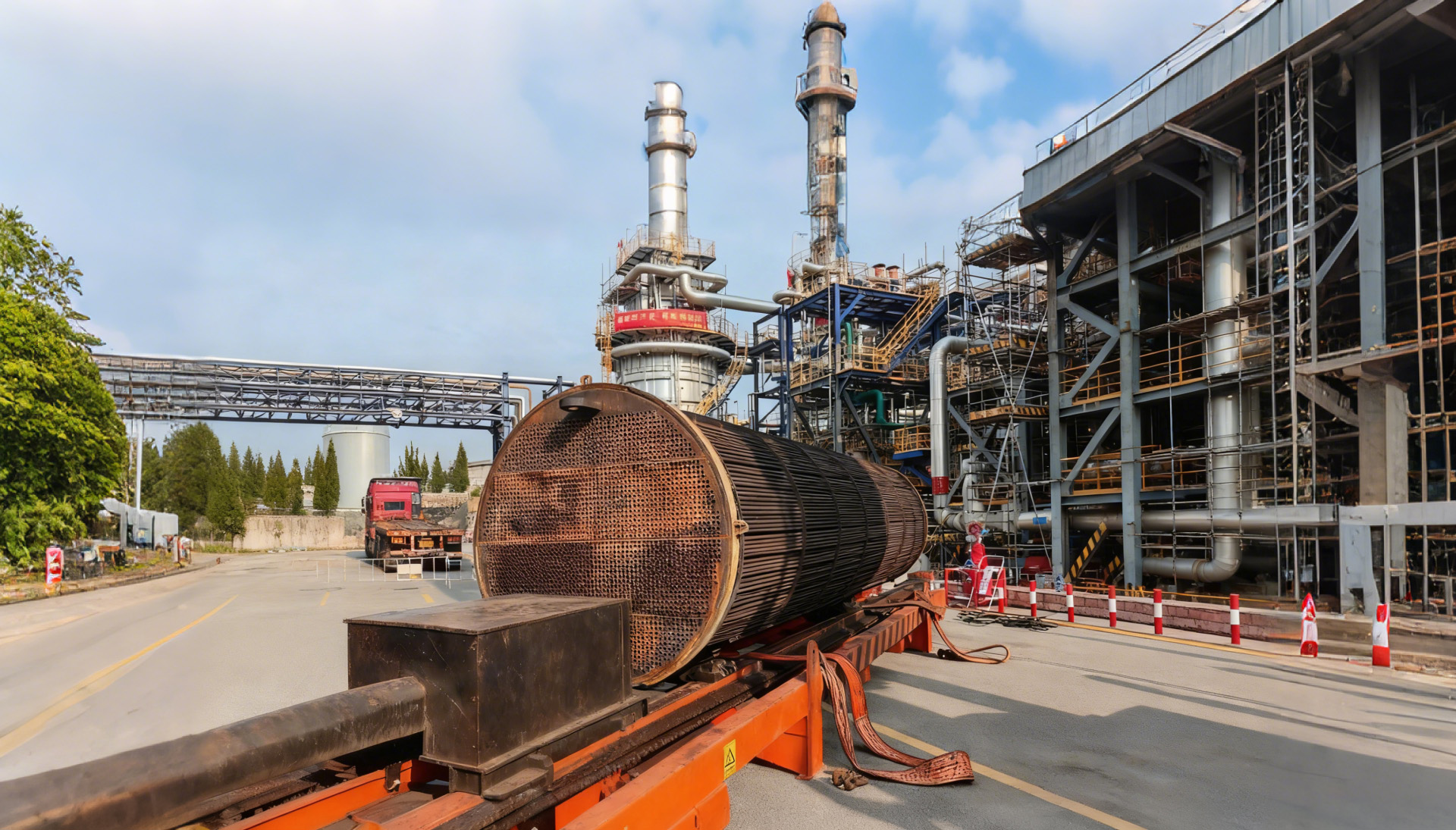

柴油驱动管束抽芯机是一套重载液压系统，用于在装置停工检修期间对管壳式换热器管束进行快速、安全的抽出与回装。其牵引能力覆盖 25–100 吨，适用管束长度可达 12–15 米，特别适合炼油厂、石油化工装置及发电站等场景。
特色功能
-
牵引力范围 25–100 吨，适用于重量大、结垢严重的管束。
-
通过液压夹紧与远程遥控，实现安全且灵活的作业操作。
-
坚固的钢结构与成熟可靠的设计，已在炼油厂和电站等场景中得到实际应用验证。
15–100
牵引力范围（t）
15–100
管束承载能力（t）
6-15
管束长度范围（m）
100-350
管束直径范围（mm）
型号与技术参数
可提供定制化设计。根据需求，最大可适用管束长度可达 15 m，并可提供更高牵引力配置。
| 项目 / 型号 | QW25-6 | QW35-8 | QW45-9 | QW65-12 | QW85-12 | QW105-12 |
|---|---|---|---|---|---|---|
| 最大牵引力（T） | 25 | 35 | 45 | 65 | 85 | 105 |
| 最大载荷（T） | 25 | 35 | 45 | 65 | 85 | 105 |
| 最大管束直径（mm） | 1400 | 1600 | 2000 | 2400 | 2600 | 3000 |
| 最大管束长度（mm） | 6000 | 8000 | 9000 | 12000 | 12000 | 12000 |
| 发动机 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 | CUMMINS: QSF2.8 t3TC71 |
| 气缸数 | 4 | 4 | 4 | 4 | 4 | 4 |
| 转速（RPM） | 2,200 | 2,200 | 2,200 | 2,200 | 2,200 | 2,200 |
| 功率 | 53kW | 53kW | 53kW | 53kW | 53kW | 53kW |
牵引力测试与验证
为确保我司管束抽芯机的安全性与可靠性，我们在现场进行了满载牵引力测试。主要测试条件如下：
测试设备：柴油驱动管束抽芯机 65T（QW65 系列）
测试载荷：最高 70T 模拟管束重量
连续牵引测试时长：30 分钟
测试结果：结构无变形，液压温度正常，压力稳定且无泄漏。
测试证明设备实际牵引能力达到并超过额定值，为现场作业提供了充足的安全裕量。
柴油管束抽芯机常见问题（FAQ）
Q1: 柴油驱动管束抽芯机主要适用于哪些工况和行业？
A: 该设备主要用于管壳式换热器管束的抽出与回装，适用于炼油厂、化工厂、LNG 装置及电厂等场景中的大修、停工检修与应急抢修作业。尤其适合管束重量大、结垢严重、现场空间受限，以及对缩短停机时间要求严格的项目。
Q2: 如何在 25T / 35T / 45T / 65T / 85T / 100T 等不同牵引力型号之间选择？
A:型号选择主要取决于三个参数：
- 最大管束重量（含结垢/污垢重量）——建议预留 20–30% 的安全裕量。
- 管束长度——标准适用范围约为 6–15 m；超过该范围可定制。
- 现场工况——例如结垢是否严重、是否需要频繁连续作业等。
例如：若最大管束重量为 45 t，建议选择 65T 型号，以确保有足够牵引力应对结垢与可能的卡滞情况。
Q3: 该设备的牵引力范围是多少？可适用的管束尺寸范围有哪些？
A:
标准型号的额定牵引力范围约为 25–100 吨。典型可适用的管束参数范围为：
- 管束长度：约 6–15 m
- 管束直径：约 100–350 mm
具体适用范围需以实际换热器图纸为准；您提供项目数据后，我们可进行参数核对并推荐合适型号。
Q4: 对基础和现场安装有什么要求？
A:
- 需要较为平整、坚实的地面，用于放置主机并安装导轨。
- 地面需具备足够承载能力，能够承受设备自重及管束重量。
- 在设备长度方向预留足够的作业空间，确保管束可完全抽出。
- 提前确认吊装条件（吊车吨位、吊点位置等）。
如现场条件受限，我们可提供简化布置建议或定制化解决方案。
Q5: 交期多久？是否支持定制？
A: 对于标准型号且无特殊定制的情况，常规交期为订单确认后约 3–6 个月。
如需更大牵引力、加长导轨、防爆配置等定制选项，交期可能会相应延长。具体交期将在正式报价与合同中确认。
